YH圆盘丝网印花机参数电器配置

发布时间:2022-08-19 关注次数:

 YH圆盘丝网印花机系列有4,6,8,10,12和14色可选,最大印色面积可达500×700毫米。所有型号都可以在T恤衫,衣袖,片材和纺织品袋等上进行印花作业。下面主要介绍一下YH圆盘丝网印花机的参数和电器配置:

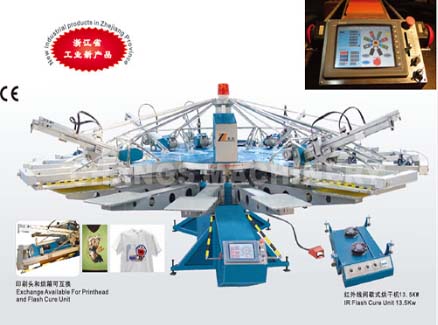

YH圆盘丝网印花机参数电器配置

圆盘丝网印花机参数:

型号 YH-104/8 YH-156/10 YH-158/12
印色/工位 4/8 4-6/10 4-10/12
最大印刷面积 500×700/mm/600×800/mm
台板大小 600×800/mm/700×900/mm
网框大小 720×1050/mm/820×1150/mm
最大空气消耗 8P 24.71L/100mm
(piston move)
8P 24.71L/100mm
(piston move)
8P 30.44L/100mm
(piston move)
最大产量 900pcs/h
功率 2.9Kw 4.4Kw 4.4Kw
单个间歇式烘箱的功率 13.5Kw
外形尺寸 ∮4800×1650/mm ∮5500×1850/mm ∮5500×1850/mm
重量 2300Kg 3000Kg 3300Kg
型号 YH-1510/14 YH-2012/18 YH-2016/18
印色/工位 4-12/14 4-12/16 4-16/18
最大印刷面积 500×700/mm
/600×800/mm
400×600/mm
台板大小 600×800/mm
/700×900/mm
500×700/mm
网框大小 720×1050/mm
/820×1150/mm
620×950/mm
最大空气消耗 8P 31.51L/100mm
(piston move)
8P 30.44L/100mm(piston move) 8P 34.91L/100mm(piston move)
最大产量 900pcs/h
功率 4.4Kw 5.5Kw 5.5Kw
单个间歇式烘箱的功率 13.5Kw
外形尺寸 ∮6000×1850/mm ∮6400×1850/mm ∮7000×2500/mm
重量 3600Kg 4300Kg 5100Kg

圆盘丝网印花机电器配置:

名称 YH品牌(Brand)
触摸屏 台达(DELTA) (colorful 10 inch))
电源开关 台湾明纬(MEAN WELL)
伺服电机 安川(YASKAWA)
变频器 台达(DELTA)(0.4KW/220V)
手拍开关 金钟穆勒(MOELLER)(A22-FAK)
交流接触器 正泰(CHNT)
中间继电器 欧姆龙(OMRON)(24VDC)
接近开关 欧姆龙(OMRON)
急停按钮 德国施耐德(SCHNEIDER)(BE102C)
带锁开关 施耐德(SCHNEIDER)(BE101C)
旋钮开关 施耐德(SCHNEIDER)(BE101C)
空气压力表 日本SMC
特制主气缸 优力克(UNIQUC)(Bidirectional cylinder)
消声器 宁波亿日(EASUN)
二通膜片阀 台湾纽曼(PNEUMAN)
二位三通电磁阀 台湾金器(Mindman)
同步带 Megadyne(Italy)

想要了解更多YH圆盘丝网印花机参数电器配置信息请访问:http://www.yinhuaji.cc/
